无功补偿与电能质量治理解决方案
概述

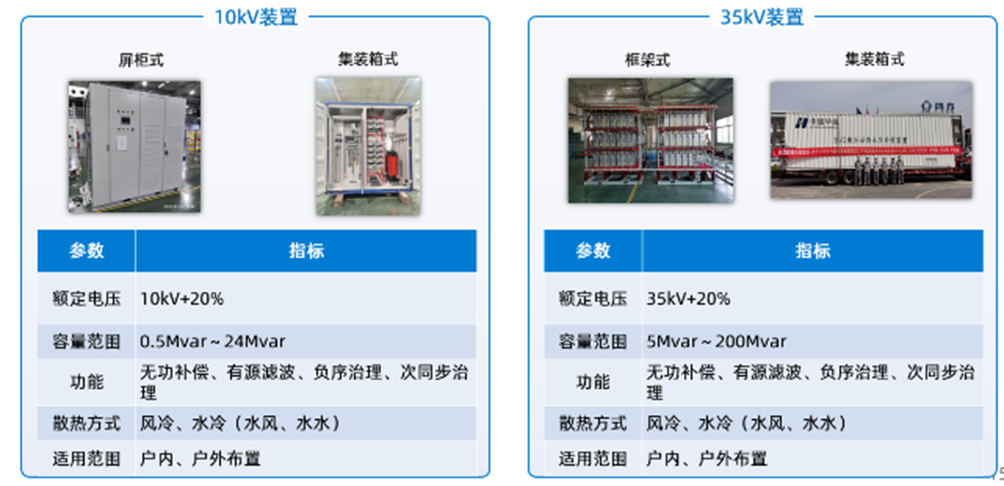

GSC系列SVG产品是必赢股份采用业内最新技术研制的动态无功补偿装置。装置主体为电力电子变流器领域成熟的链式结构，具有三相星接、三相角接、单相等不同的连接方式，每相由若干个紧凑化、智能化、统一化的功率单元串联构成。装置软硬件控制平台沿用必赢股份的统一平台，已有过万套的成熟应用基础，功能强大、性能优越、控制策略先进完善；结合必赢股份领先的交直流保护技术，是当前无功补偿领域最新技术的代表，是解决电能质量问题的最佳选择。
特点
安全稳定
高低电压穿越能力性能强，稳定运行不脱网
功能强大
支持多种补偿模式，具有低频和次同步振荡抑制功能，响应快速，动态响应时间≤ 1ms
紧凑可靠
控制器一体化设计具有控制延时短、抗电磁干扰强，新一代集装箱紧凑化设计占地面积明显减少
扩展性强
支持双机并联运行和协调并联运行，可支持16套SVG装置协调并联运行
价值
向电力系统快速、连续、动态的输出感性、容性无功
维持线路、受电端电压稳定性，抑制电压波动和闪变
补偿系统无功功率，提高功率因数，减少线损
消除负序电流，抑制三相不平衡
谐波动态补偿，改善电能质量
案例
张家港永钢集团电弧炉综合治理
当时国内电弧炉补偿最大容量SVG治理应用（2013年），为永钢集团实施技改工程。解决方案上摒弃了当时主流SVC方案，采用性能优异、治理效果更好的SVG+FC综合治理方案，装置容量配置为35kV/40Mvar/角接+FC（基波40Mvar，3、5次滤波）。投运后，SVG可根据负载波动强度自动识别冶炼生产的不同阶段，实时在线调整自身的无功、负序和谐波补偿策略，优化容量利用率，达到提高电压闪变、电流谐波、负序不平衡的治理效果得目的。
查看更多
